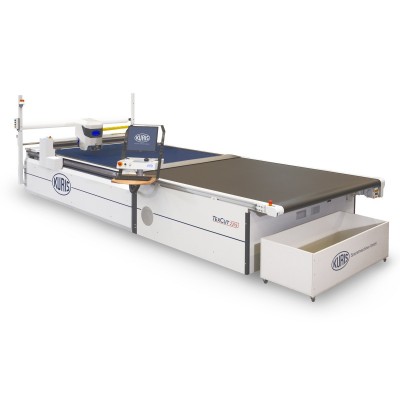

TEXCUT 2219
Taglio automatico, a materasso, per tessuti tecnici e materiali speciali come fogli, impiallacciature, fibre aramidiche, carbonio e vetro, preimpregnati e materiali isolanti, prodotti per lo sport e il tempo libero. TEXCUT 2219 è ideale per campionario e produzione in serie nei settori abbigliamento, arredamento e automotive.
VANTAGGI
• Il nastro in setole con una finestra di taglio di 2,2 m, 3,5 m o 4,5 m consente un adattamento ottimale alle dimensioni dei pezzi e dei file da tagliare
• Eccellente qualità di taglio, anche con incisioni, contorni difficili e materiali duri grazie alla compensazione automatica della curvatura del coltello (opzione: Smart Knife)
• L'elevata velocità di taglio di taglio garantisce una resa altamente efficace anche per i singoli strati
• Consumo energetico ridotto grazie all’unità di aspirazione, la potenza del vuoto e controllabile in modo ottimale (opzione)
• Facilità di manutenzione grazie ai componenti standardizzati
• Cambio lama e testa di taglio veloce e semplice grazie alla posizione di servizio brevettata
• Controllo automatico del parallelismo - nessun allineamento manuale del pacco di strati
• Controllo automatico della plausibilità - impedisce tagli errati in caso di operazioni sbagliate
OPZIONI
• Il sistema può essere spostato su più tavoli di stesura
• Ripetizione di motivi e lavorazione a strisce
• Monitoraggio elettronico della rottura delle lame
• Dispositivo di disegno
• Dispositivo di perforazione per fori fino a 22 mm di diametro
• Dispositivo per sottovuoto (Resealer)
• Dispositivo di fresatura
• Smart Knife
SPECIFICHE TECNICHE
• Massima altezza di taglio: fino a 100 mm compresso
• Massima velocità di taglio: 90 m/min
• Massima velocità di posizionamento: 120 m/min
• Larghezze di lavoro: 1,90 / 2,20 / 2,40 m (altri disponibili su richiesta)
• Larghezza totale sistema taglio: 2,25 / 2,55 / 2,75 m
• Lunghezza totale sistema taglio: 3,20 / 4,50 / 5,50 m
• Lunghezza di taglio effettiva: 2,20 / 3,50 / 4,50 m
• Lunghezza dell'area di raccolta: 2,00 / 2,50 / 3,30 / 4,30 m
• Larghezza totale del nastro di pulizia: 2,10 / 2,40 / 2,60 m
• Lunghezza totale del sistema di taglio: 5,20 / 5,70 / 7,80 / 9,80 m
• Peso dell'unità di taglio: ca. 3600 - 3900 kg
• Peso dell'aspiratore: ca. 100 - 800 kg
DIMENSIONI DEL COLTELLO
• 1,2 x 5,5 mm
• 1,5 x 6,0 mm
• 2,0 x 6,0 mm
• 2,0 x 7,0 mm
• 2,5 x 8,0 mm
• 3,0 x 9,0 mm
COLLEGAMENTO ELETTRICO
• Tensione di esercizio: 230 / 400 V, 50 / 60 Hz, 3 fasi
• Taglio con nastro di pulizia: 4kW
• Aspiratore economico: 18,5 - 30 kW
• Aria compressa (5-6 bar): 10 l/min
• (per dispositivo di perforazione): 230 l/min (temporaneamente)
• Classe di protezione: Classe 1
Rumorosità: 57 - 74 dB(A)
